詳細資料：
主要特點及用途
①閥門與管路連接采用焊接式結構，安裝方便，無泄漏。
②密封面不易磨損、擦傷、密封性能好、壽命長。
③結構緊湊、啟閉性好、高度小、維修方便。
④適用于水、蒸汽、油品管路上，具有耐高溫、耐高壓的特點。
⑤多種結構形式，便于用戶選擇。
截止閥的主要優點：
1）與閘閥相比，截止閥的結構較簡單，制造與維修都較方便。
2）密封面不易磨損、擦傷，密封性較好，壽命較長。
3）啟閉時閥瓣行程較小，啟閉時間較短，閥門高度較小。
| 標準與規范 |
| 設計與制造結構長度壓力-溫度等級試驗與檢驗E101JB/T3595DL/T531E101JB2766GB/T15188.1E101JB/T3595E101、JB/T9092 |
| 性能規范 |
| 型 號PN(Mpa)試驗壓力(Mpa)適用溫度(℃)適用介質強度試驗密封試驗J61Y-20020.03022≤425水、油品、蒸汽J61Y-25025.037.527.5J61Y-32030.04835.2J61Y-P54100VP54100V3011≤540J61Y-P54140VP54140V4215.4J61Y-P54170VP54170V4818.7J61Y-P57170VP57170V6318.7≤570 |

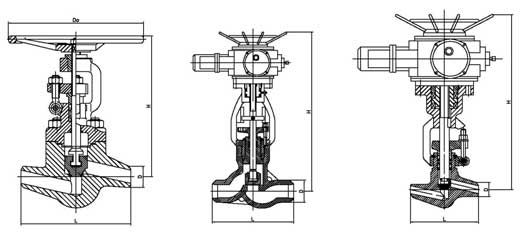

| 主要外形尺寸及連接尺寸 |
| 型號公稱通徑DN(mm)主要外形尺寸及連接尺寸 (mm)重量(Kg)dLHD0J61Y-2005055350497320-100109600806640-J61Y-25010101202301403.720191502721806.7252218030824011.2322618030824011.8403625049332036.3504225049332036.36556420775460120806447084851015010084560910560240J61Y-P54100V10121201701602.520231502702009.225271802702009.3323218036524015403625049332038504535058032074.76557.6420602360105807447066050011510084560910560250J61Y-320J61Y-P54140V10101202301403.720191502721806.7252218030824011.2322618030824011.8403625049332036.3504225049332036.3656042089556020080804701085700280100965601045700340J61Y-P57170V10101202301403.720191502721806.7252218030824011.2322618030824011.8403625049332036.3504225049332036.365604201155610500807447013159007501008856014759001000 |
型號 | 公稱通徑 | 主要外形尺寸及連接尺寸 (mm) | 電裝型號 | 重量 | ||||
d | L | L1 | L2 | H | ||||
J961Y-250 | 20 | 19 | 150 | 363 | 197 | 576 | DZW15 | 47.4 |
25 | 22 | 180 | 363 | 197 | 590 | DZW15 | 51.7 | |
32 | 26 | 180 | 363 | 197 | 606 | DZW15 | 52.1 | |
40 | 36 | 250 | 363 | 197 | 722 | DZW20 | 70 | |
50 | 42 | 250 | 363 | 197 | 722 | DZW30 | 72.8 | |
50 | 42 | 350 | 363 | 197 | 722 | DZW30 | 80 | |
65 | 56 | 420 | 437 | 277 | 1060 | DZW45 | 230 | |
80 | 80 | 470 | 526 | 283 | 1280 | DZW90 | 270 | |
100 | 84 | 560 | 526 | 283 | 1290 | DZW90 | 310 | |
J961Y-320 | 20 | 19 | 150 | 363 | 197 | 576 | DZW15 | 47.4 |
25 | 22 | 180 | 363 | 197 | 590 | DZW15 | 51.7 | |
32 | 26 | 180 | 363 | 197 | 606 | DZW15 | 52.1 | |
40 | 36 | 250 | 363 | 197 | 722 | DZW20 | 70 | |
50 | 42 | 250 | 363 | 197 | 722 | DZW30 | 72.8 | |
50 | 42 | 350 | 363 | 197 | 722 | DZW30 | 80 | |
65 | 60 | 420 | 526 | 283 | 1140 | DZW90 | 340 | |
80 | 80 | 470 | 526 | 283 | 1350 | DZW120 | 460 | |
100 | 96 | 560 | 554 | 309 | 1500 | DZW180 | 610 | |
J961Y-P57170V | 20 | 19 | 150 | 363 | 197 | 576 | DZW15 | 47.4 |
25 | 22 | 180 | 363 | 197 | 590 | DZW15 | 51.2 | |
32 | 26 | 180 | 363 | 197 | 606 | DZW15 | 52.1 | |
40 | 36 | 250 | 363 | 197 | 722 | DZW20 | 70 | |
50 | 42 | 250 | 363 | 197 | 722 | DZW30 | 72.8 | |
50 | 42 | 350 | 363 | 197 | 722 | DZW30 | 80 | |
65 | 60 | 420 | 526 | 283 | 1543 | DZW90 | 785 | |
80 | 74 | 470 | 526 | 283 | 1790 | DZW120 | 1089 | |
100 | 88 | 560 | 554 | 309 | 1890 | DZW180 | 1450 | |
| 結構優勢與特點 |

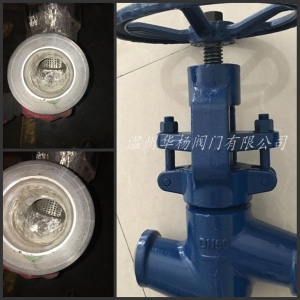

| 1、產品設計制造按E101和JB/T3595-93標準的規定，結構合理，性能優良，造型美觀。 2、閥門中腔采用壓力自緊式密封結構，密封性能好。支管兩端為焊接結構，焊接坡口可按標準或用戶要求配接。 3、閥瓣、閥座密封面采用司太立（stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫、抗擦傷性能好、使用壽命長。 4、閥桿經調質和表面氮化處理，有良好的抗腐蝕性和抗擦傷性。 5、閥蓋填料函深度合理，填料加緩蝕劑，密封可靠。 6、閥門具有倒密封結構，保證閥門開啟運行時，不經閥桿外漏。 7、電動截止閥配有DZW系列閥門電動裝置，具有殼體小，重量輕，功能全，外形美等特點，并可與程控電腦配套使 用，也可按用戶要求選配電動裝置。 焊接連接的截止閥適用于公稱壓力PN20.0~32.0MPa及P54100V~P57170V，工作溫度≤540℃（其中P57170V工作溫度為 閥門材質：鍛鋼12Cr1MoV,鑄鋼20CrMoV等高溫材料 閥門標準：JB/T3595 電站截止閥截止閥是一種常用的截斷閥，主要用來接通或截斷管路中的介質，一般不用于調節流量。截止閥適用的壓力、溫度范圍很大，但一般用于中、小口徑的管道。 |
訂貨須知：
一、①J961Y-P54100V電站截止閥產品名稱與型號②J961Y-P54100V電站截止閥徑③J961Y-P54100V電站截止閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定型號，請按型號直接向我們華楊銷售部訂購。 三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們華楊的閥門 為您審核把關。 尊敬的客戶： 歡迎您訪問我們的網站http://m.jhyy168.com，首先感謝您對我們華楊閥門的關注，如果您對我們的產品、服務有任何建議或者疑問的話，請立即聯系我們！我們一定會盡心盡力為您提供 的服務。Z后華楊閥門祝福您----尊貴的客人！！！
