產品概述:

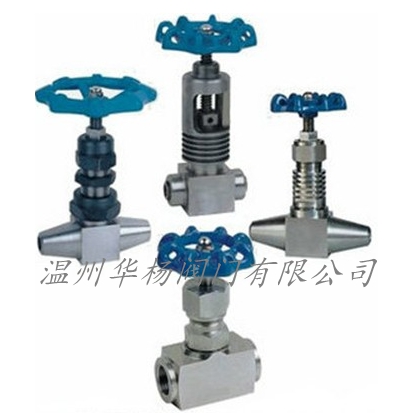

J61Y、J63Y、GJ61Y、FJ61Y高溫高壓針型閥的工作原理：
針型閥是儀表測量管路系統中重要組成部分，主要有截止閥和球閥，其功用是作開啟或切斷管道通路用。針型閥的閥芯就是一個很尖的圓錐體，好象針一樣插入閥座，由此得名。針型閥具有安裝拆卸方便、連接緊固、有利于防火、防爆和耐壓能力高、密封性能良好等優點，是電站、煉油、化工裝置和儀表測量管路中的一種 連接方式的閥門。針型閥的密封性良好，使用壽命長，即使密封面損壞后，也只需要更換易損零件，即可繼續使用。
J61Y、J63Y、GJ61Y、FJ61Y高溫高壓針型閥的選用原則：
1、低溫介質的管路系統和裝置上，宜選用加上閥蓋的低溫針型閥。
2、煉油裝置的催化裂化裝置的管路系統上，可選用升降桿式針型閥。
3、化工系統的酸堿等腐蝕性介質的裝置和管路系統中，宜選用奧氏體不銹鋼制造的、聚四氟乙烯為閥座密封圈的全不銹鋼針型閥。
4、冶金系統、電力系統、石化裝置、城市供熱系統中的高溫介質的管路系統或裝置上，可選用金屬密封針型閥。
7、成品油的輸送管線和貯存設備，選用焊接連接的針型閥。
8、城市煤氣和天然氣的管路上，選用法蘭連接和內螺紋連接的針型閥。
9、氧氣管路系統中，需嚴格脫脂處理。

高溫高壓針型閥,J61Y/J63Y高溫高壓針型閥結構形式

1、本閥采用上螺紋閥桿結構，避免了介質與閥桿螺紋的直接接觸。
2、采用硬質鈷鉻鎢合金鋼球閥瓣，大大提高了閥瓣在高溫工況的材質硬度，且介質沖刷時閥瓣做三維旋轉,顯著提高了閥瓣抗苛刻工況沖蝕的性能,解決了密封面內漏問題。
3、此閥主要應用電站一次門蒸氣和熱循環水等處。

高溫高壓針型閥,J61Y/J63Y高溫高壓針型閥應用規范

1、設計制造：GB/T  12224-1989；JB/T 3595-2002
2、連接形式：對焊式連接
3、結構特征：錐面浮動閥瓣;球面密封;上閥桿螺紋
4、閥門檢驗和試驗：JB/T9092-1999
5、材料：碳鋼按GB/T  12228-1989的規定
                不銹鋼GB/T    1220-1989的規定

高溫高壓針型閥,J61Y/J63Y高溫高壓針型閥主要零件材料

主要性能參數

高溫高壓針型閥優點：
1.耐高溫高壓
2.體積結構小.占地面積少
3啟閉快捷

公稱壓力或壓力級：PN1.0-100.0MPa,ANSI CLASS 2-1000,JIS10-20K
公稱通徑或口徑：DN8～100,NPS 1/2 ～36"
連接方式：法蘭,對焊,螺紋等
適用溫度：-196℃～700℃
閥體材料：WCB,ZG1Cr18Ni9Ti,ZG1Cr18Ni12Mo2Ti,CF8(304),CF3(304L),CF8M(316),CF3M(316L),Ti。
選用不同的材質,可分別適用于水,蒸汽,油品,硝酸,醋酸,氧化性介質,尿素等多種介質。

針型閥的原理
  針型閥是儀表測量管路系統中重要組成部分，主要有截止閥和球閥，其功用是作開啟或切斷管道通路用。針型閥具有安裝拆卸方便、連接緊固、有利于防火、防爆和耐壓能力高、密封性能良好等優點，是電站、煉油、化工裝置和儀表測量管路中的一種 連接方式的閥門。
  針型閥的密封性良好，使用壽命長，即使密封面損壞后，也只需要更換易損零件，即可繼續使用。安裝針型閥時應使介質的流向與閥體上的箭頭方向一致。手動截止閥、球閥可安裝在管路的任何位置上。

  針型閥的應用

  針型閥是一種可以 調整的閥門用途較廣，比如火焰切割用的割距，調整火焰溫度的旋鈕就是針型閥，儀表針型閥是儀表測量管路系統中重要組成部分，主要有截止閥和球閥，其功用是作開啟或切斷管道通路用。
  針型閥形比其他類型的閥門能夠耐受更大的壓力,密封性能好,所以一般用于較小流量,較高壓力的氣體或者液體介質的密封.針型閥形與壓力表配合使用是Z合適的了.一般的針型閥形都做成螺紋連接。

訂貨須知：

    一、①J61Y、J63Y、GJ61Y、FJ61Y高溫高壓針型閥產品名稱與型號②J61Y、J63Y、GJ61Y、FJ61Y高溫高壓針型閥口徑③J61Y、J63Y、GJ61Y、FJ61Y高溫高壓針型閥是否帶附件以便我們的為您正確選型。

    二、若已經由設計單位選定型號，請按型號直接向我們華揚銷售部訂購。

    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們華楊的閥門 為您審核把關。
