詳細資料：

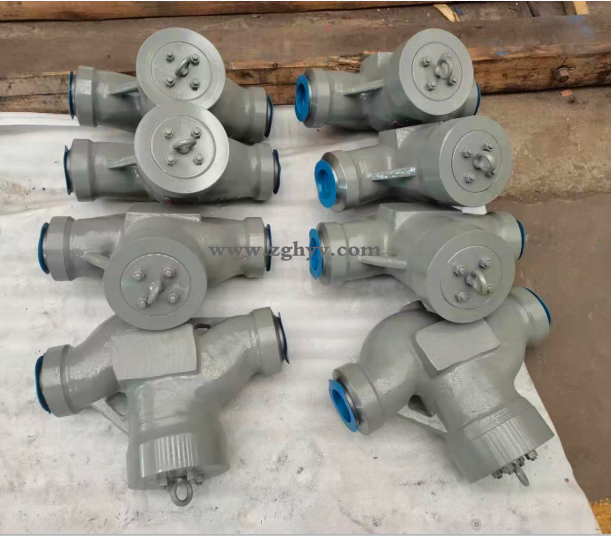

H61Y焊接止回閥詳細資料：

止回閥一般分為升降式、旋啟式等幾種類型。
   升降式止回閥的結構一般與截止閥相似，其閥瓣沿著通道中心線作升降運動，動作可靠，但流體阻力較大，適用于較小口徑的場合。升降式止回閥可分為直通式和立式兩種。直通式升降式止回閥一般只能安裝在水平管路，而立式升降止回閥一般應安裝在垂直管路。
   旋啟式止回閥的閥瓣繞轉軸作旋轉運動。其流體阻力一般小于升降式止回閥，它適用于較大口徑的場合。旋啟式止回閥根據閥瓣的數目可分為單瓣旋啟式、雙瓣旋啟式及多瓣旋啟式三種。單瓣旋啟式止回閥一般適用于中等口徑的場合。大口徑管路選用單瓣旋啟式止回閥時，為減少水錘壓力，采用能減小水錘壓力的緩閉止回閥。雙瓣旋啟式止回閥適用于大中口徑管路。對夾雙瓣旋啟式止回閥結構小、重量輕，是一種發展較快的止回閥；多瓣旋啟式止回閥適用于大口徑管道路。

H61Y焊接止回閥執行標準:

1．設計制造與驗收按火力發電閥門標準ANSIB16.34　API6D　GB12236 E101和JB/T3595、DL/T531標準規定。

2、結構長度按E101、JB/T2766、GB/T15188.1 ANSIB16.10　GB12221標準規定或按用戶要求。

3、壓力-溫度等級按E101、JB/T3595  API598　GB9131 標準規定。

4、焊接坡口尺寸按GB12224、JB/T3595、ASME B16.25  ANSIB16.25標準規定或按用戶配管尺寸要求

H61Y焊接止回閥結構特點:

1、  閥瓣整體淬火，并能在閥體上下移動，介質倒流時，借介質壓力和彈簧自動閥瓣關閉。

2、  閥體、閥蓋均為模鍛件。

3、  閥座上的密封面采用鈷基硬質合金等離子噴焊面成。耐磨、抗擦傷性能好。

4、止回閥應安裝在水平管道上介質流向從下往上流（正流）。

產品結構特點：

1.產品設計制造按E101和JB/T3595-93標準的規定，結構合理，性能優良，造型。
2.閥門中腔采用壓力自緊式密封結構，介質壓力越高,密封性能越好。
3.支管兩端為對焊連接，適應不同的接管要求。
4.閥瓣、閥座的密封面采用司太立（stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫，抗擦傷性能好、使用壽命長。
5.高溫耐壓部件采用 耐熱合金鋼制造,安全可靠,性能穩定,使用壽命長。

電站止回閥和其他閥門的區別：

1.產品設計制造按E101和JB/T3595-93標準的規定，結構合理，性能優良，造型。

2.閥門中腔采用壓力自緊式密封結構，介質壓力越高,密封性能越好。

3.支管兩端為對焊連接，適應不同的接管要求。

4.閥瓣、閥座的密封面采用司太立（stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫，抗擦傷性能好、使用壽命長。

5.采用 耐熱合金鋼制造,安全可靠,性能穩定,特別適用于高溫高壓管路。

止回閥選型標準

止回閥的選型標準內容如下：

1、為了防止介質逆流，在設備、裝置和管道上都應安裝止回閥；

2、止回閥一般適用于清凈介質，不宜用于含有固體顆粒和粘度較大的介質；

3、一般在公稱通經50mm的水平管道上都應選用立式升降止回閥；

4、直通式升降止回閥在水平管道和垂直管道上都可安裝；

5、對于水泵進口管路，宜選用底閥，底閥一般只安裝在泵進口的垂直管道上，并且介質自下而上流動；

6、升降式較旋啟式密封性好，流體阻力大，臥式宜裝在水平管道上，立式裝在垂直管道上；

7、旋啟式止回閥的安裝位置不受限制，它可裝在水平、垂直或傾斜的管線上，如裝在垂直管道上，介質流向要由下而上；

8、旋啟式止回閥不宜制成小口徑閥門、可以做成很高的工作壓力，公稱壓力可達到42MPa，而且公稱通徑也可以做到很大，Z大可以達到2000mm以上。根據殼體及密封件的材質不同可以適用任何工作介質和任何工作溫度范圍。介質為水、蒸汽、氣體、腐蝕性介質、油品、藥品、等。介質工作溫度范圍在-196--800℃之間；

9、適用場合是低壓大口徑，而且安裝場合受到限制；

10、蝶式止回閥的安裝位置不受限制，可以安裝在水平管路上，也可以安裝在垂直或傾斜的管線上；

11、隔膜式止回閥適用于易產生水擊的管路上，隔膜可以很好地消除介質逆流時產生的水擊，它一般使用在低壓常溫管道上，特別適用于自來水管道上，一般介質工作溫度在-12--120℃之間，工作壓力<1.6mpa，但隔膜式止回閥可以做到較大口徑，dnZ大可以達到2000mm以上； < p="">

12、球形止回閥適用于中低壓管路，可以制成大口徑；

13、球形止回閥的殼體材料可以用不銹鋼制作，密封件的空心球體可以包裹聚四氟乙烯工程塑料，所以在一般腐蝕性介質的管路上也可應用，工作溫度在-101--150℃之間，其公稱壓力≤4.0MPa，公稱通經范圍在DN200—DN1200之間；

14、對于不可壓縮性流體用止回閥選擇時首先要對所需要的關閉速度進行評估，第二步是選擇可能滿足所需要的關閉速度的止回閥的類型；

15、對于可壓縮性流體用止回閥選擇時可以根據不可壓縮性流體用止回閥的類似方法來進行選擇，如果介質流動范疇很大，則用于可壓縮性流體的止回閥可使用一減速裝置，如果介質流連續不段地快速停止和啟動，如壓縮機的出口那樣，則使用升降式止回閥；

16、止回閥應確定響應的尺寸，閥門供應商必須提供選定尺寸的資料數據，這樣就能找到給定流速下閥門全開時的閥門尺寸大小；

17、對于DN50mm以下的高中壓止回閥，宜選用立式升降止回閥和直通式升降止回閥；

18、對于DN50mm以下的低壓止回閥，宜選用蝶式止回閥、立式升降止回閥和隔膜式止回閥；

19、對于DN大于50mm、小于600mm的高中壓止回閥，宜選用旋啟式止回閥；

20、對于DN大于200mm、小于1200mm的中低壓止回閥，宜選用無磨損球形止回閥；

21、對于DN大于50mm、小于2000mm的低壓止回閥，伊選用蝶式止回閥和隔膜式止回閥；

22、對于要求關閉時水擊沖擊比較小或無水擊的管路，宜選用緩閉式旋啟止回閥和緩閉式蝶形止回閥。

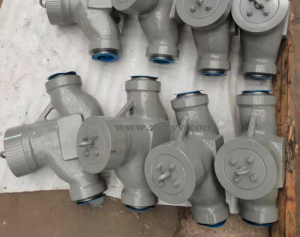

高壓電站止回閥

H61Y焊接止回閥性能規范:

產品用途：

焊接連接的止回閥適用于公稱壓力PN20.0～32.0Mpa，工作溫度≤540℃（其中P（57）170V工作溫度為570℃）的石油、化工、水力、火力電站等各種工況的管路上，切斷或接通介質。適用介質為：水、油品、蒸汽等。
