保溫閥您現在的位置: 首頁 > 保溫閥

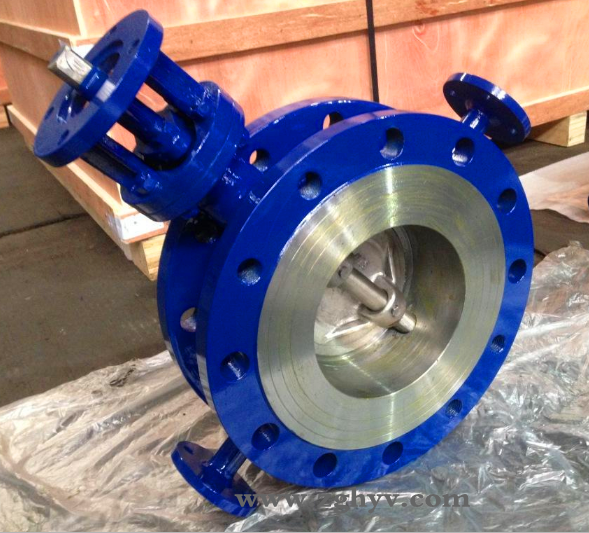

BD343H法蘭式保溫蝶閥

產品詳情

詳細資料：

品牌華楊產品型號 BD343H
連接形式法蘭材質 鑄鋼，不銹鋼
公稱通徑 DN50-1000(mm)(mm) 適用介質 水
壓力范圍 1.0-6.4(Mpa) 適用溫度 300(℃)
結構形式垂直板式傳動形式齒輪傳動
密封形式硬密封型壓力環境常壓
工作溫度常溫類型直通式
外形大型流動方向雙向

特點：

1、采用三維偏心結構，閥座與蝶板幾乎無磨擦，具有越關越緊的密封功能及密封副磨損補償性。
2、密封圈為軟硬層疊式金屬片，具有金屬密封和彈性密封的雙重優點。
3、密封面采用堆司太立硬質合金，密封耐磨損，使用壽命長。
4、選用不同材料，無論在低溫和高溫、高壓情況下，均具有優良的密封性能，而可以制造成雙向密封型。
5、可根據用戶要求提供多種傳動裝置．
6、電動蝶閥可現場手動或遠距離集中控制，且能滿足計算機程控藝需要。

公稱通徑 DN（mm）		結構長度（標準值）		外形尺寸（參考值）										連接尺寸（標準值）						48-48參考重量 D1341H （kg）
公稱通徑 DN（mm）		L		H	BDd343H			BDd643H			BDd943H			PN0.6MPa			PN1.6MPa
毫米mm	英寸inch	短Brief	長Long	H	H₁	A₁	B₁	H₂	A₂	B₂	H₃	A₃	B₃	D	D₁	Z-d	D	D₁	Z-d
50	2	108	150	112	350	180	200	625	245	72	530	250	255	140	110	4-14	165	125	4-18	17
65	21/2	112	170	115	370	180	200	625	245	72	530	250	255	160	130	4-14	185	145	4-18	20
80	3	114	180	120	380	180	200	645	245	72	565	250	255	190	150	4-18	200	160	8-18	23
100	4	127	190	138	420	180	200	675	355	92	600	250	255	210	170	4-18	220	180	8-18	25
125	5	140	200	164	460	180	200	715	355	92	640	250	255	240	200	8-18	250	210	8-18	40
150	6	140	210	175	555	270	280	800	355	92	705	300	315	265	225	8-18	285	240	8-22	47
200	8	152	230	200	760	400	425	850	250	170	775	300	315	320	280	8-18	340	295	8-22	60
250	10	165	250	243	830	400	425	925	250	170	945	300	315	375	335	12-18	365	350	12-22	95
300	12	178	270	250	895	450	560	1035	450	220	1070	300	315	440	395	12-22	445	400	12-22	124
350	14	190	290	280	950	450	560	1070	450	220	1140	300	315	490	445	12-22	505	460	16-22	181
400	16	216	310	305	1190	535	580	1190	450	220	1210	300	315	540	495	16-22	565	515	16-22	260
450	18	222	330	350	1255	535	580	1250	650	280	1335	575	714	595	550	16-22	615	565	16-26	338
500	20	229	350	380	1305	535	580	1290	650	280	1415	575	714	645	600	20-22	670	620	20-26	360
600	24	267	390	445	1340	570	660	1455	850	380	1605	656	810	755	705	20-26	780	725	20-26	540
700	28	292	430	480	1520	750	550	1585	850	380	1844	656	810	860	810	24-26	895	840	20-30	580
800	32	318	470	530	1710	750	550	1700	1250	380	2040	656	810	975	920	24-30	1015	950	24-30	845
900	36	330	510	580	1810	750	550	1965	1250	380	2255	785	863	1075	1020	24-30	1115	1050	24-33	1050
1000	40	410	550	650	1960	900	750	2015	1250	380	2380	785	863	1175	1120	28-30	1230	1160	28-33	1500
1200	48	470	630	760	2250	1000	925	2250	1250	380	2640	785	863	1405	1340	32-33	1455	1380	28-36	2000
1400	56	530	710	850	2435	1000	925				2886			1630	1560	36-36	1675	1590	32-39	3000
1600	64	600	790	1030	2780	1000	925				3156			1830	1760	40-36	1915	1820	36-42	4700
1800	72	670	870	1230	3020	1100	980				3421			2045	1970	44-39	2115	2020	40-48	6500
2000	80	760	950	1350	3270	1100	980				3685			2265	2180	48-42	2325	2230	44-48	8700

訂貨須知：

    一、①BD343H法蘭式保溫蝶閥產品名稱與型號②BD343H法蘭式保溫蝶閥口徑③BD343H法蘭式保溫蝶閥是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定型號，請按型號直接向我們?nèi)A揚銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們?nèi)A楊的閥門 為您審核把關。

相關產品：

美女一二三区_香港日本三级在线播放_国产性―交一乱―色―情人_免费伦费一区二区三区四区_欧美亅性猛交内射_8mav在线

焊接截止閥|焊接閘閥

BD343H法蘭式保溫蝶閥

BJ45H保溫截止閥

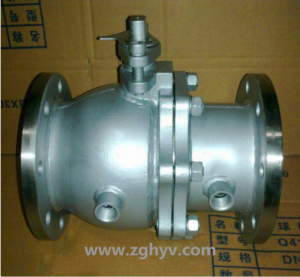

BQ41F保溫夾套球閥
