詳細資料：

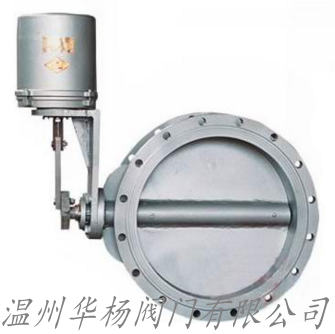

ZDLW-6B、ZDRW-6K型電子式電動調節蝶閥，是3610R(L)全電子式電動執行機構和蝶閥調節機構組成，執行機構內有伺服系弘，無須另配伺服放大器。具有結構簡單，流通能力大，調節精度高等特點。執行機構可根據用戶要求配置UNIC、PSQ、HQ、CH等型號電子式電執行機構廣泛應用于化工、石油、冶金、電站等工業生產過程中。適用介質，煤氣、含塵氣體、煙道氣等。
ZAJW、ZKJW電動調節通風蝶閥
公稱通徑mm | 50 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
額定流量 | 85 | 225 | 340 | 500 | 770 | 1360 | 2130 | 3060 | 4160 | 5450 |
公稱通徑mm | 450 | 500 | 600 | 700 | 800 | 1000 | 1200 | 1400 | 1600 | 1800 |
額定流量 | 6900 | 8500 | 12200 | 16600 | 21700 | 34000 | 49000 | 66600 | 87000 | 110000 |
可配電動 | 3610、DKJ、CH、UNIC、PSQ、HQ、DHL等系列電子式電動執行機構 | |||||||||
公稱壓力 | 0.1、0.6、1.0 (MPa) | |||||||||
介質溫度℃ | 常溫-20℃～+200（鑄鐵），-40～+450（鑄鋼），中溫-40～+450（鑄不銹鋼） | |||||||||
轉角范圍 | 平行閘板0～700,傾斜閥板0～600 | |||||||||
流量特性 | 近似百分比 | |||||||||
接管法蘭 | 按JB78-59中對夾式法蘭連接 | |||||||||
動作時間 | 25、30、60秒 | |||||||||
閥體材質 | Ht200，35，ZG230-450，1Cr18Ni9，ZG1Cr18Ni9Ti，ZG1Cr18Ni12Mo2Ti | |||||||||
型號、規格
類別 | 直行程 | 角行程 | ||
常溫型 | 中溫型 | 常溫型 | 中溫型 | |
型號 | ZDLW-6B(K) | ZDLW-6B(K)G | ZDRW-6B(K) | ZDRW-6B(K)G |
規格 | DN600～1000 | DN50～1000 | ||
技術參數和性能指標
電動調節蝶閥調節機構主要技術參數
公稱通徑 mm | 50 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 |
公稱壓力 MPa | 0.6 | ||||||||||||||||
介質溫度 ℃ | 常溫：-20～200(鑄鐵)；-40～250(鑄鋼)； 中溫-40～450(鑄不銹鋼) | ||||||||||||||||
額定轉角 ° | 0～70 | ||||||||||||||||
流量特性 | -20～150 | ||||||||||||||||
環境溫度 ℃ | 近似等百分比 | ||||||||||||||||
接管法蘭 | 按JB78-59 對夾式法蘭連接 | ||||||||||||||||
閥體材質 | HT200 ； 35 ； ZG230-450；1Cr18Ni9；ZG1Cr18Ni9Ti | ||||||||||||||||
閥板材質 | HT200 ； 35 ； ZG230-450；1Cr18Ni9；ZG1Cr18Ni9Ti | ||||||||||||||||
3610L直行程電子式電動執行機構主要技術參數
型 號 | 輸出力矩 N.m | 速度 mm/s | Z大行程 mm | 技術參數 |
361LSC-99 | 10000 | 2.0 | 100 | 電 源：220±10%Va.c.50Hz控制信號：1-5V d.c. |
3610R角行程電子式電動執行機構主要技術參數
型 號 | 輸出力矩 N.m | 動作時間 S/90° | Z大轉角 | 技術參數 |
361RSA-02 | 20 | 8.5 | 90° | 電 源：220±10%Va.c.50Hz |
361RSA-05 | 50 | 17.0 | ||
361RSB-10 | 100 | 18.0 | ||
361RSB-20 | 200 | 36.0 | ||
361RSC-30 | 300 | 24.0 | ||
361RSC-50 | 500 | 42.0 | ||
361RSC-60 | 600 | 48.0 | ||
361RSD-100 | 1000 | 30.0 | ||
361RSD-150 | 1500 | 42.0 | ||
361RXB-10 | 100 | 18.0 | ||
361RXB-20 | 200 | 36.0 |
性能指標
項 目 | 指 標 值 |
基 本 誤 差% | ±2.5 |
回 差% | 2.0 |
死 區% | 3.0 |
始 終 點 偏 差% | ±2.5 |
額 定 行 程 偏 差% | +2.5 |
允 許 泄 漏 量1/h | 2×10-2×閥額定容量 |
連接尺寸:
| 公稱 通徑 DN | D | D1 | L1 | L2 | D2 | H | n-d | L3 | 法蘭端 面距 | ||||||||||||
| 配A型 | 配 B型 | 配 C型 | 配 D型 | 配 A型 | 配 B型 | 配 C型 | 配D型 | 配 A型 | 配 B型 | 配 C型 | 配D型 | 配A型 | 配B型 | 配C型 | 配D型 | ||||||
| 50 | 110 | 92 | 355 | 225 | 200 | 4-φ14 | 120 | 60 | |||||||||||||
| 80 | 125 | 150 | 92 | 355 | 4-φ18 | ||||||||||||||||
| 100 | 145 | 175 | 102 | 385 | |||||||||||||||||
| 125 | 175 | 200 | 117 | 384 | 429 | 225 | 225 | 8-φ18 | 155 | ||||||||||||
| 150 | 200 | 225 | 130 | 397 | 442 | ||||||||||||||||
| 200 | 255 | 280 | 172 | 437 | 482 | 70 | |||||||||||||||
| 250 | 310 | 335 | 197 | 511 | 561 | 335 | 260 | 12-φ18 | 165 | ||||||||||||
| 300 | 362 | 395 | 227 | 536 | 586 | 12-φ23 | 80 | ||||||||||||||
| 350 | 412 | 445 | 252 | 561 | 611 | ||||||||||||||||
| 400 | 462 | 495 | 296 | 656 | 16-φ23 | 100 | |||||||||||||||
| 450 | 518 | 550 | 321 | 679 | |||||||||||||||||
| 500 | 568 | 600 | 346 | 704 | |||||||||||||||||
| 600 | 755 | 705 | 480 | 1075 | 470 | 365 | 20-φ25 | 120 | 150 | ||||||||||||
| 700 | 860 | 810 | 530 | 1125 | 20-φ24 | ||||||||||||||||
| 800 | 975 | 920 | 595 | 1185 | 24-φ30 | 200 | |||||||||||||||
| 900 | 1075 | 1020 | 685 | 1280 | |||||||||||||||||
| 1000 | 1175 | 1175 | 735 | 1320 | 28-φ30 | ||||||||||||||||
