詳細資料：
1、本閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。
2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點。
3、碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長．
4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。
5、本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。

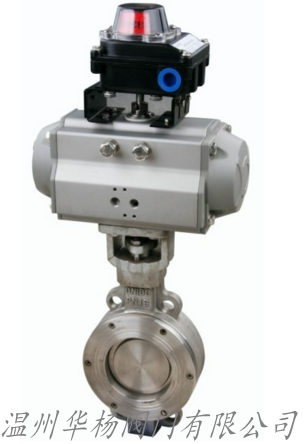

D973H電動對夾式硬密封蝶閥技術參數
公稱通徑DN（mm） | 50～2000 | |||
公稱壓力PN（MPa） | 0.6 | 1.0 | 1.6 | 2.5 |
密封試驗（MPa） | 0.66 | 1.1 | 1.76 | 2.75 |
強度試驗（MPa） | 0.9 | 1.5 | 2.4 | 3.75 |
適用溫度 | 碳鋼：-29℃～425℃不銹鋼：-40℃～650℃ | |||
適用介質 | 水、空氣、天然氣、油品及弱腐蝕性流體 | |||
泄漏率 | 符合GB/T13927-92標準 | |||
驅動方式 | 蝸輪傳動、電動、氣動、液動 | |||
D973H電動對夾式硬密封蝶閥零件材質
零件名稱 | 材料 |
閥體 | WCB、合金鋼、不銹鋼、QT450-10 |
蝶板 | WCB、合金鋼、不銹鋼、QT450-10 |
閥軸 | 2Cr13不銹鋼、合金鋼 |
密封圈 | 不銹鋼圈 |
填料 | 柔性石墨 |
D973H電動對夾式硬密封蝶閥外形尺寸
公稱通徑（DN） 主要尺寸 法蘭尺寸和螺栓規格 1.0MPa 1.6MPa 2.5MPa L H H1 D1 4-Ф－M D1 4-Ф－M D1 4-Ф－M 50 43 530 112 125 Ф18 125 Ф18 125 Ф18 65 46 530 115 145 Ф18 145 Ф18 145 Ф18 80 49 565 120 160 Ф18 160 Ф18 160 Ф18 100 56 600 138 180 Ф18 180 Ф18 190 Ф23 125 64 640 164 210 Ф18 210 Ф18 220 Ф27 150 70 705 175 240 Ф23 240 Ф23 250 Ф27 200 71 775 208 295 M20 295 M20 310 M24 250 76 945 243 350 M20 355 M24 370 M27 300 83 1070 283 400 M20 410 M24 430 M27 350 92 1140 310 460 M20 470 M24 490 M30 400 102 1210 340 515 M24 525 M27 550 M33 450 114 1335 380 565 M24 585 M27 600 M33 500 127 1415 410 620 M24 650 M30 660 M33 600 154 1605 470 725 M27 770 M33 770 M36 700 165 1844 550 840 M27 840 M33 875 M39 800 190 2040 640 950 M30 950 M36 990 M45 900 203 2255 710 1050 M30 1050 M36 1090 M45 1000 216 2380 770 1160 M33 1170 M39 1210 M52 1200 254 2640 890 1380 M36 1390 M45 1420 M52 采用標準： 訂貨須知： 一、①D973H對夾式硬密封蝶閥產品名稱與型號②D973H對夾式硬密封蝶閥口徑③D973H對夾式硬密封蝶閥是否帶附件以便我們的為您正確選型。
法蘭連接尺寸:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992；JB/T9092-1999
二、若已經由設計單位選定型號，請按型號直接向我們華揚銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們華楊的閥門 為您審核把關。
