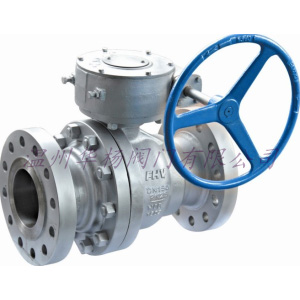

Q341F法蘭蝸輪球閥概述

  Q341F法蘭蝸輪球閥的工作原理是靠旋轉閥戀來使閥門暢通或閉塞。球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構 簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。 球閥和旋塞閥是同屬一個類型的閥門，只有它的關閉件是個球體，球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。球閥在管路中主要用來做切斷、分配和改變介質的流動方向。球閥是近年來被廣泛采用的一種新型閥門。不銹鋼球閥只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了阻力很小、直通的流道。

Q341F法蘭蝸輪球閥的主要特點:

  是本身結構緊湊，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣過氧化氫，甲烷和乙烯等。球閥閥體可以是整體的，也可以是組合式的。 本類閥門在管道中一般應當水平安裝。渦輪不銹鋼球閥分類：不銹鋼氣動球閥，不銹鋼電動球閥，不銹鋼手動球閥。不銹鋼球閥材質分為304,316,321不銹鋼球閥。Q341F蝸輪法蘭球閥一般使用在中大口徑尺寸的管道上,蝸輪傳動是在原有的球閥閥桿上接上齒輪箱,只需用旋轉很小的轉動力矩就能實現開關。蝸輪傳動旋轉90°即可全關全開，啟閉迅速。

Q341F法蘭蝸輪球閥原理；

1、蝸輪法蘭球閥只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。

2、完全平等的閥體內腔為介質提供了阻力很小、直通的流道。

3、蝸輪法蘭球閥它具有節流和控制流量之用。

4、蝸輪法蘭球閥的主要特點是本身結構緊湊，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質。

  Q341F法蘭蝸輪球閥優點;

1． 流體阻力小，其阻力系數與同長度的管段相等。

2． 結構簡單、體積小、重量輕。

3． 緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。

4． 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。

5． 維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。

6． 在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。

7． 適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空Z高壓力都可應用。

球閥已廣泛應用于石油、化工、發電、造紙、原子能、航空、火箭等各部門，以及人們日常生活中。

Q341F法蘭蝸輪球閥主要零件材料

序號

NO 零件名稱材質

GBASTM

1閥體WCBA2116-WCB

2密封圈PTFEPTFE

3球體1C18Ni9TiSS304

4螺母35A194-2H

5螺柱35CrMoAA193-B7

6石體WCBA216-WCB

7墊片

柔性石墨+不銹鋼

B12.10-304F/.G

8填料PTFEPTFE

9填料壓蓋WCBA2116-WCB

10定位片25A105

11擋圈65MnAISI 1066

12手柄K33A47-667

Gr.32510

13閥桿1Cr33A276-410

14螺釘35A193-B7

15止推墊片PTFEPTFE

設計依據國標系列美標系列

設計標準GB/T12237AP16DANSI B16.34

法蘭連接結構長度GB/T12221AP16DANSI B16.10

結構長度(焊接)GB/T15188.1AP16DANSI B16.10

連接法蘭

GB/T9113

JB/T79

Hg20592

ANSI B16.5、B16.47

對焊端GB/T12224ANSI B16.25

試驗和檢驗GB/T9092AP16DAP1598

 訂貨須知：（國家標準）

一、A:Q341F法蘭蝸輪球閥產品名稱、Q341F法蘭蝸輪球閥產品型號、Q341F法蘭蝸輪球閥公稱通徑B:運用介質及溫度、壓力范圍C:是否有附件、實驗檢驗標準、交貨期、特殊要求等事宜、以便我們的為您正確選型。

二、若已經由設計單位選定我公司的型號，請您根據閥門的參數直接與我們銷售中心訂購。

三、當您使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的 工程師會專心為您審核與分析。

   我們可以為您提供 的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的 ，為您提供Z新的閥門知識、Z好的服務、Z佳的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供 的服務。我們立志成為 的閥門制造商。
