用途
安裝在300MW、600MW鍋爐過熱器出口、再熱器入口、出口蒸汽管道上，作為進行水壓試驗進的隔離裝置。采用無傳動裝置方式，水壓后拆除內部堵板，裝入導流套，作為管道使用，下次水壓時可再裝入堵板。

結構特點
1、水壓試驗堵閥壓力等級按等于或高于設計壓力和設計溫度選取。
2、水壓試驗堵閥按E101、ANSIB16.25JB/T6903、JB/T6440、JB/T6902、JB/T6439、JB/T3595等相關標準設計、選材、制造、檢驗及驗收。
3、可采用無傳動裝置方式和蝸輪傳動方式兩種（見圖示）。
4、采用壓力自緊式密封結構和螺栓連接閥蓋結構兩種形式，兩端支管為焊接連接。
5、采用平面O型圈密封，閥座采用不銹鋼堆焊而成。
6、對采用無傳動裝置方式，水壓試驗時裝入堵板，水壓試驗后取出堵板可以進行多次水壓試驗。
7、堵板密封可通過調節支撐板上端的調節螺釘進行調節，以達到密封目的。

性能參數:

安裝說明
1、水壓試驗堵閥安裝必須按閥體注射箭頭方向進行安裝，對采用無傳轉動裝置方式，水壓試驗后取出堵板，O型密封圈應妥善保存。若采用蝸輪傳動方式，則水壓試驗后無需拆除內部結構。
2、水壓試驗水溫為20-70℃。
3、水壓試驗堵閥與管道采用對口焊接時，閥體進出口與接管口徑應取得一致。若閥門接口管道材料不相容，則需焊接過渡段。

水壓試驗堵閥結構簡述

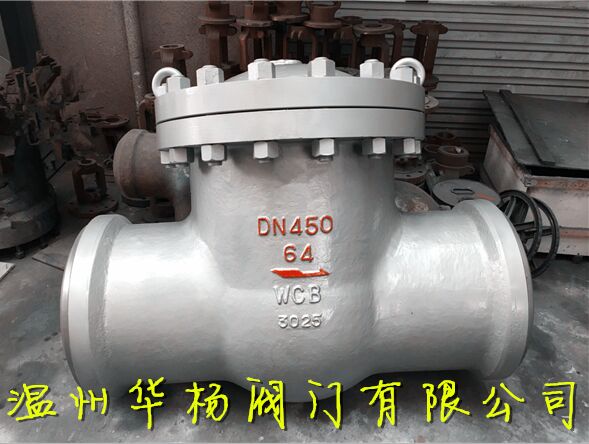

1 閥門采用對焊連接，直通道無縮徑，單面平面密封，閥體密封面堆奧氏體不銹鋼，堵板上裝有O形橡膠密封圈。

2 中腔采用壓力自緊密封結構，水壓試驗或運行時，均能借介質壓力壓緊密封圈達到可靠密封，并且壓力越高，密封越可靠。

3 閥體采用 鑄鋼件，兩端加工成U型坡口與配管直接對焊,兩種材料化學成份及性能相近,焊接性能優良,無需焊中間過渡段;四開環采用38CrMoAlA抗蝕氮化，保證其熱強性，并耐磨、耐蝕、防劃傷，拆裝方便;中腔自密封墊圈、采用高溫汽用波紋石棉墊圈，內部編織18-8絲增強，以保證密封，延長使用壽命;密封面堆焊1Cr18Ni9Ti，防銹、抗沖蝕，多次試驗仍能保證密封。

4 水壓試驗堵閥出廠時堵板或?qū)Я魈拙囱b入。堵板、導流套作為附件另外裝箱隨閥一起發往目的地。

訂貨須知：

    一、①SD61H水壓試驗堵閥產品名稱與型號②SD61H水壓試驗堵閥口徑③SD61H水壓試驗堵閥是否帶附件以便我們的為您正確選型。

    二、若已經由設計單位選定型號，請按型號直接向我們華揚銷售部訂購。

    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們華楊的閥門 為您審核把關。
