詳細資料：

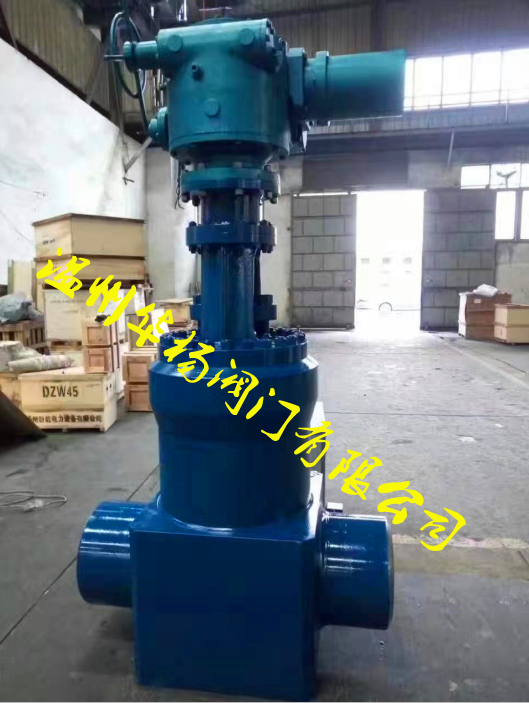

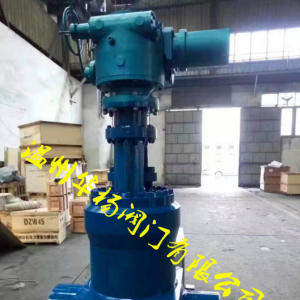

高壓焊接閘閥又稱閘板閥或閘門閥，應用Z廣泛的一種閥門。它是通過閘板的升降來控制閥門的啟閉，閘板垂直于流體方向，改變閘板與閥座間相對位置即可改變通道大小。
1.制造與驗收技術條件按日本火力發電用閥門標準E101和JB/T3595-95的規定；
2.結構長度按E101的規定或按用戶提供尺寸
3.焊接坡口接電力工業管理標準78DG的規定或按用戶提供尺寸。
| 產品名稱 | 高壓焊接閘閥 |
| 產品型號 | Z60Y/Z61Y/Z62Y |
| 公稱通徑 | DN15-350 |
| 壓力范圍 | 25.0MPa-32.0MPa |
| 閥體材質 | WCB、WC6、WC9 |
閘閥特點：
（1）流動阻力小。閥體內部介質通道是直通的，介質成直線流動，流動阻力小。
（2）啟閉時較省力。是與截止閥相比而言，因為無論是開或閉，閘板運動方向均與介質流動方 向相垂直。
（3）高度大，啟閉時間長。閘板的啟閉行程較大，降是通過螺桿進行的。
（4）水錘現象不易產生。原因是關閉時間長。
（5）介質可向兩側任意方向流動，易于安裝。閘閥通道兩側是對稱的。
（6）結構長度(系殼體兩連接端面之間的距離)較小。
（7）密封面易磨損，影響使用壽命。啟閉時，閘板與閥座兩個密封面相互摩擦滑動，要介質壓力作用下易產生擦傷磨損，影響密封性能，縮短使用壽命
（8）價格較貴。接觸密封面較多，加工較復雜，特別是閘板座上的密封面不易加工，而且零件較多。
（9）形體簡單 , 結構長度短，制造工藝性好，適用范圍廣。
（10）結構緊湊，閥門剛性好，通道流暢，流阻數小，密封面采用不銹鋼和硬質合金，使用壽命長，采用PTFE填料，密封可靠，操作輕便靈活。
性能規范：
產品型號 Product type公稱壓力PN(MPa)Nominal pressure | 試驗壓力(MPa)Test pressure | 工作壓力(MPa)Working pressure | 工作溫度(℃)Working temperature | 適用介質Appicable medium | ||
強度試驗Sheel test | 密封試驗/上密封實驗Seal test | |||||
Z960Y-250 | 25 | 37.5 | 27.5 | - | ≤425 | 水、蒸汽、Water,steam |
Z960Y-320 | 32 | 48.0 | 36.0 | - | ≤425 | |
Z960Y-P54100 | - | 30.0 | 22.0 | P5410 | ≤540 | 蒸汽 Steam |
Z960Y-P54170 | - | 48.0 | 36.0 | P5417 | ≤540 | |
主要零件材料Matecrial for main parts | ||||||
零件名稱Part name | 材料牌號Material designation | |||||
閥體Body | WCB | WC6 | WC9 | |||
閥板Disc | WCB | WC6 | WC9 | |||
閥蓋Bonnet | 25 | 12Cr1Mo1VA | ||||
閥桿Stem | 1Cr17Ni2 | 20Cr1Mo1VA | ||||
閥座Seat | 25 | 12Cr1Mo1VA | ||||
密封環Sealing ring | S軟鋼(增強柔性石墨)S soft steel (flexible graphite) | S軟鋼S soft steel | F軟鋼F Soft steel | |||
填料Packing | 增強柔性石墨Fexible graphite | |||||
支架Yoke | WCB | WCB或WC6 | ||||
閥桿螺母Stem nut | 45(ZCuZn25A16Fe3Mn3) | |||||
四開環Four piece ring | 1Cr13 | 20Cr1MoVA | ||||
主要尺寸及重量：
公稱通徑DNNominal diameter | 主要外形尺寸和連接尺寸Main external and connecting dimensions | 電動裝置Electric dewice | 重量Weight | ||||
d | L | H | L1 | L2 | |||
Z60Y-250 | |||||||
100 | 84 | 406 | 1164 | 437 | 277 | DZW45 | 234 |
125 | 100 | 483 | 1402 | 437 | 277 | DZW60 | 343 |
175 | 158 | 711 | 1650 | 554 | 309 | DZW180 | 638 |
225 | 200 | 864 | 1650 | 554 | 309 | DZW180 | 654 |
300 | 280 | 1067 | 2106 | 764 | 398 | DZW350 | 1973 |
Z60Y-320 | |||||||
100 | 96 | 533 | 1236 | 437 | 277 | DZW60 | 291 |
125 | 118 | 610 | 1302 | 437 | 277 | DZW60 | 315 |
150 | 148 | 762 | 1403 | 526 | 283 | DZW90 | 672 |
175 | 148 | 762 | 1650 | 554 | 309 | DZW180 | 684 |
225 | 222 | 1041 | 1650 | 554 | 309 | DZW180 | 696 |
Z60Y-P54100V | |||||||
175 | 148 | 762 | 1650 | 554 | 309 | DZW180 | 683 |
225 | 222 | 1041 | 1650 | 554 | 309 | DZW180 | 704 |
250 | 222 | 1041 | 1795 | 554 | 309 | DZW180 | 1214 |
300 | 294 | 1245 | 2080 | 554 | 309 | DZW250 | 2125 |
Z60Y-P54170V | |||||||
125 | 98 | 630 | 1230 | 437 | 277 | DZW60 | 312 |
225 | 186 | 1060 | 1680 | 554 | 309 | DZW180 | 1401 |
300 | 278 | 1397 | 2265 | 764 | DZW500 | 2834 | |
325 | 310 | 1448 | 2265 | 690 | 398 | DZW500 | 2632 |
350 | 338 | 1550 | 2536 | 715 | DZWC-4 | 5591 | |
購買本公司閘閥請按以下指示進行安裝：（詳情或見產品說明書）
（1）、手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。
（2）、雙閘板閘閥應垂直安裝（即閥桿處于垂直位置 , 手輪在頂部 )。
（3）、帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力 )。
（4）、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
（5）、如果閥門經常開關使用 , 每月Z少潤滑一次。
