詳細資料：

產品型號：D341W

產品口徑：DN100～DN3000

產品壓力：2.5MPa

產品材質：鑄鋼、不銹鋼

連接型式：法蘭，對夾

產品密封：本體密封

驅動方式：手動，渦輪，電動，氣動，電液動。

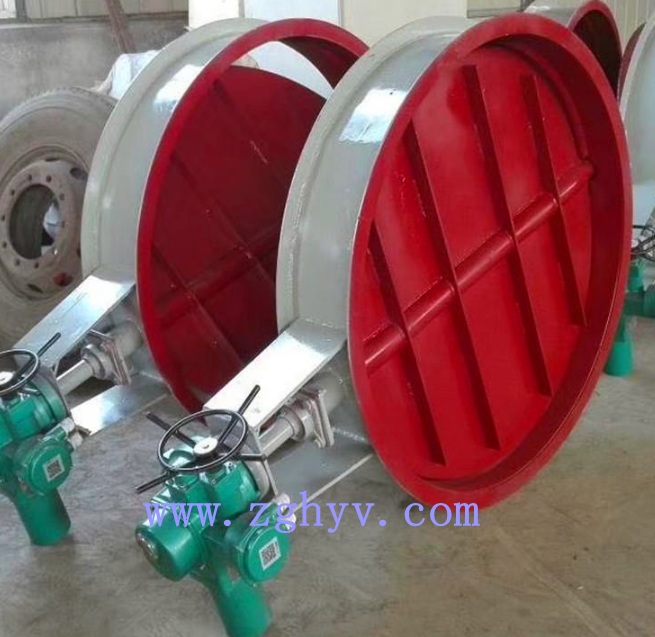

通風蝶閥應用范圍：
通風蝶閥適用溫度隨閥體選材而定，公稱壓力≤1.0MPa，一般適用于工業、冶金、環保、化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中，作為氣體介質調節流量或切斷的管道控制裝置。通風蝶閥在管道中一般應當水平安裝。

通風蝶閥結構特點

1、通風蝶閥設計新穎、合理，結構 ，重量輕，啟閉迅速。

2、蝶閥操力矩小，操作方便，省力靈巧。

3、采用適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。

4、內無連桿、螺栓等、工作可靠、使用壽命長，不受介質流向影響

通風蝶閥標準規范

設計制造標準：GB/T 12238-1989；JB/T8692-1998

結構長度標準：GB/T 12221-2005

壓力溫度等級：GB/T 12224-2005

試驗檢驗標準：GB/T 13927-2008

連接法蘭標準：GB/T 9115.1

壓力溫度等級：GB/T 12224-2005

通風蝶閥主要技術參數

通風蝶閥零件材料

D341W-2.5C系列連接尺寸
